Motorschaltspiele berechnen - Kompressor-Auslegung

Ein Druckluftkompressor wird in der Regel durch einen Elektromotor angetrieben. Je nach erforderlicher Leistung kann der Motor unterschiedlich groß ausfallen, aber auch die Anforderung an die Lebensdauer des Motors kann die Größe dieses Antriebs beeinflussen. In diesem Zusammenhang ist es bei der Größenbestimmung eines Kompressors notwendig, die Motorschaltspiele zu berechnen.

Die vorhergehenden Schritte bei der Auslegung eines Kompressors sind:

• Kompressor-Höchstdruck berechnen
• Behältervolumen berechnen
• Kompressor Schaltintervall berechnen

Die Bedeutung der Motorschalspiele bei einem Kompressor

Je nach Größe des Elektromotors ist die Zahl der maximal zulässigen Motorschalspiele höher oder auch geringer. Die Folge eines Überschreitens der zulässigen Motorschalspiele können Schäden am Antriebsmotor sein. Aus diesem Grund ist die Berechnung der zu erwartenden Schaltspiele des Motors erforderlich.

Berechnung der Schalspiele des Motors

Um die zu erwartenden Motorschalspiele S zu berechnen, muss man die Bezugszeit (zumeist 60 min) durch die Summe aus Kompressorlaufzeit t_L und Kompressorstillstandszeit t_S dividieren.

S - Motorschalspiele [ 1/h ]
t_L - Laufzeit des Kompressors [ min ]
t_S - Stillstandszeit des Kompressors [ min ]

Das Ergebnis dieser Berechnung kann direkte Folgen auf die Auslegung des Druckluft-Systems haben. Denn liegt die errechnete Zahl der Motorschalspiele über der Zahl der zulässigen Schaltspiele, ist es erforderlich den Druckluftbehälter größer zu dimensionieren oder alternativ die Schaltdifferenz des Kompressors (p_max – p_min) zu erhöhen.

In der folgenden Tabelle finden Sie eine Übersicht über zulässige Motorschaltspiele in Abhängigkeit von der Leistung eines Elektromotors.

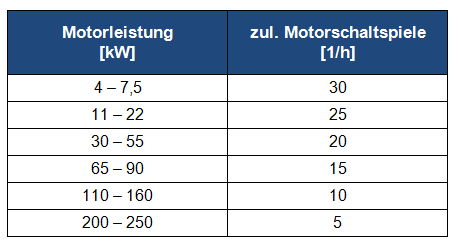

Tabelle: zulässige Motorschaltspiele in Abhängigkeit von der Motorleistung
